Kit pompa serbatoio acqua per Dimplex E-Matrix e Dimplex Cassette

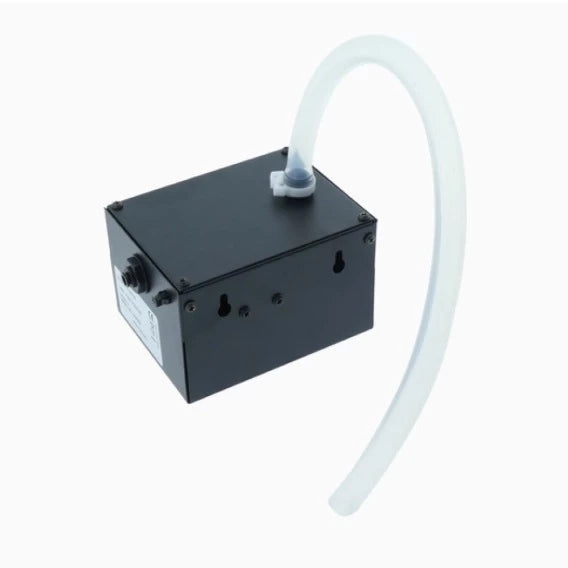

Kit Pompa dell’Acqua per Dimplex E-Matrix e Dimplex Cassette

Questo kit pompa dell’acqua può essere utilizzato per i sistemi di riempimento automatico dell’acqua Dimplex. Può anche essere convertito per il riempimento manuale, se necessario. Per il riempimento manuale, il serbatoio dell’acqua deve essere posizionato nelle vicinanze e facilmente accessibile per il rabbocco regolare.

Utilizzare esclusivamente acqua filtrata/decalcificata con questo kit pompa. Assicurarsi che l’apparecchio sia posizionato su una superficie piana. Si noti che un leggero rumore proveniente dalla pompa in ambienti silenziosi è normale. Il serbatoio dell’acqua, la vasca, il coperchio, il tappo del serbatoio e i filtri dell’aria devono essere puliti settimanalmente, soprattutto in zone con acqua dura.

Installazione del Kit Pompa

Scegliere un serbatoio dell’acqua adatto per l’installazione. Questo non è incluso. Di seguito alcuni esempi di capacità consigliate:

• E-Matrix: circa 200 ml d’acqua all’ora
• E-Matrix Linear: circa 400 ml d’acqua all’ora
• Cassette 500: circa 200 ml d’acqua all’ora
• Cassette 1000: circa 400 ml d’acqua all’ora

Un serbatoio da 10L garantisce i seguenti tempi di funzionamento:

• E-Matrix 800/500: circa 50 ore
• E-Matrix 1300/400: circa 25 ore
• Dimplex Cassette 500: circa 50 ore
• Dimplex Cassette 1000: circa 25 ore

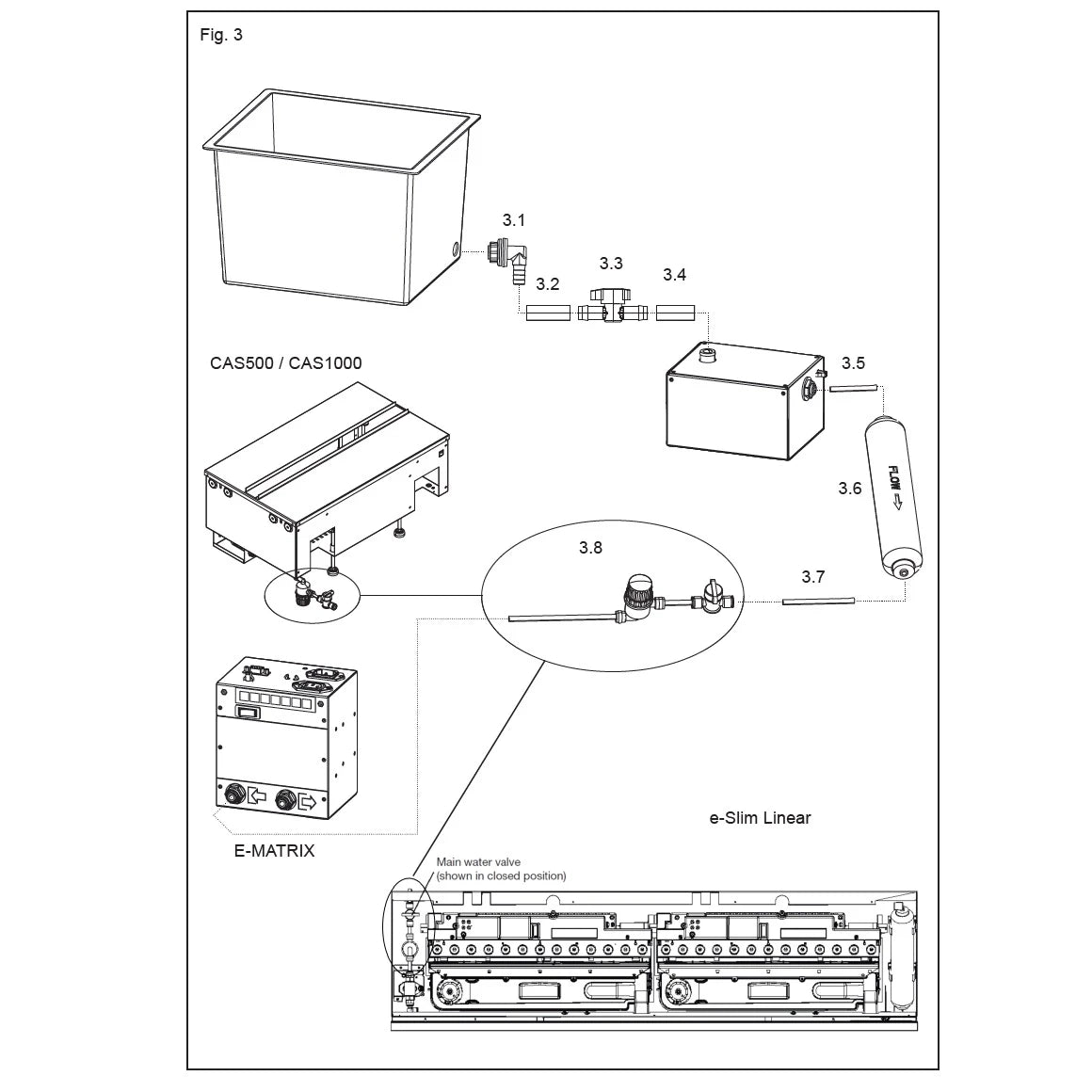

Per praticare un foro nel serbatoio dell’acqua (fig. 3.1 del manuale di installazione) per il montaggio del raccordo, è necessario un trapano. La punta o la sega a tazza deve avere un diametro di 16-20 mm. Scegliere la punta o la sega a tazza più adatta al materiale del serbatoio.

Posizionamento della Pompa e del Serbatoio dell’Acqua

Individuare una posizione adatta per la scatola della pompa e il serbatoio dell’acqua che soddisfi i seguenti requisiti:

• Facilità di rabbocco del serbatoio
• Facilità di pulizia del serbatoio
• Entro 2 metri dal prodotto
• Facile accesso per futuri interventi di manutenzione sulla scatola della pompa
• Distanza sufficiente per evitare schizzi d’acqua sulle parti elettriche

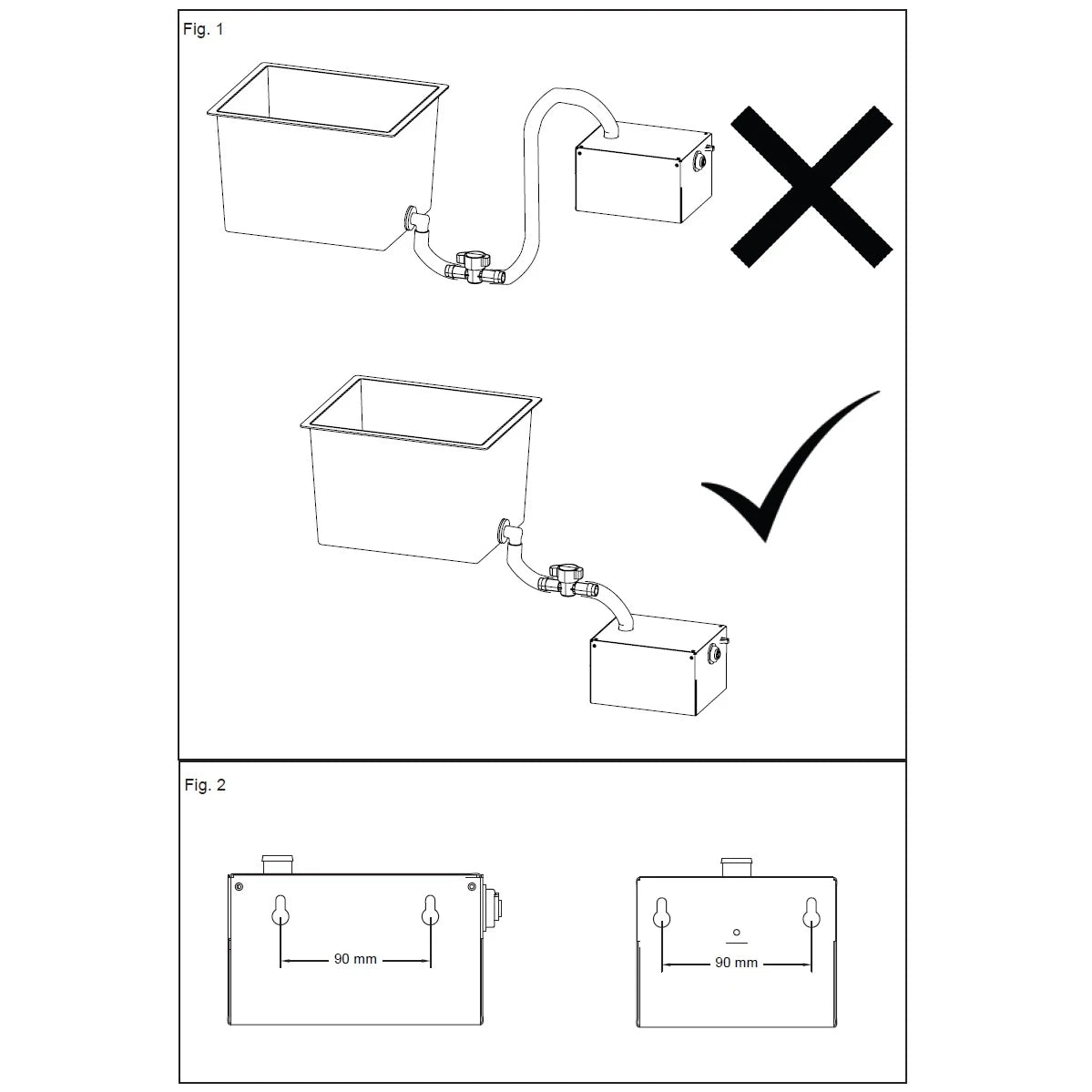

Importante: La scatola della pompa deve essere posizionata al di sotto dell’uscita del serbatoio dell’acqua (Fig. 1 del manuale di installazione) per garantire che la pompa possa essere riempita d’acqua. La scatola della pompa non deve mai funzionare senza collegamento all’acqua. Il serbatoio e la pompa possono essere posizionati al massimo 2 metri sotto il livello dell’acqua nella vasca del prodotto. Non è consigliato posizionare il serbatoio sopra il prodotto.

Realizzare un supporto adeguato per il serbatoio dell’acqua e posizionare la scatola della pompa sotto l’uscita del serbatoio. La scatola della pompa può essere appoggiata a terra o fissata utilizzando i fori presenti sul retro o sul lato della scatola stessa (Fig. 2 del manuale di installazione). Per utilizzare i fori, avvitare due viti idonee nel punto di fissaggio a una distanza di 90 mm. Lasciare 5-10 mm di ogni vite sporgenti e appendere la scatola della pompa alle viti.

Per ulteriori dettagli sul collegamento dell’acqua alla pompa, consultare la guida all’installazione.
